旗、バナー、ソフトサイネージ用ワイドフォーマットレーザーカッティングマシン

型番: CJGV-320400LD

導入:

大判ビジョン レーザー切断機は、デジタル印刷業界向けに特別に設計されており、ワイドフォーマットのデジタル印刷または昇華印刷されたテキスタイル グラフィックス、バナー、旗、ディスプレイ、ライトボックス、バックライト付きファブリック、ソフト サイネージの仕上げに比類のない機能を提供します。


  • 作業エリア:3200mm×4000mm(10.5フィート×13.1フィート)
  • カメラスキャンエリア:3200mm×1000mm (10.5フィート×3.2フィート)
  • レーザー管:CO2ガラスレーザー / CO2 RF金属レーザー
  • レーザー出力:150W / 200W / 300W

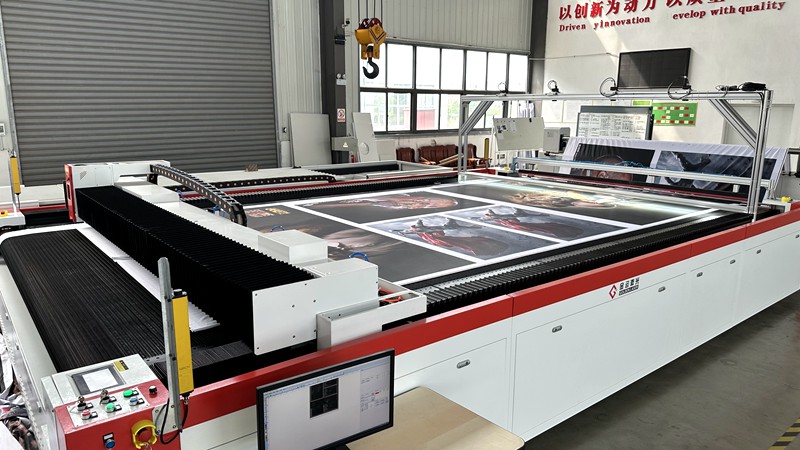

大型ビジョンレーザー切断機

ワイドフォーマットのデジタル印刷または昇華印刷されたテキスタイルグラフィックスやソフトサイネージのカッティングプロセスを自動化します

その大型ビジョンテキスタイルレーザー切断機デジタル印刷業界と印刷サービスプロバイダー向けに特別に設計された、革新的で実績のある独自のカッティングソリューションです。このレーザーカッティングマシンは、比類のない機能を提供します。ワイドフォーマットのデジタル印刷または昇華印刷されたテキスタイルグラフィックとソフトサイネージの仕上げ切断幅と長さはカスタマイズ可能です。レーザーシステムは、最大幅3.2メートル、最大長さ8メートルまで製造可能です。

このシステムは、ポリエステル繊維の焼灼仕上げに使用できる産業用CO2レーザーを搭載しています。この端面シール方法は、裾上げや縫製などの追加仕上げ工程の削減に役立ちます。高度なカメラビジョンレジストレーションシステム(VisionLaser)が標準装備されています。VisionLaserカッターは、裁断に最適です。デジタルプリントまたは昇華染色織物あらゆる形や大きさの。

再現性

スピード

加速度

レーザー出力

±0.1mm

0~1200mm/秒

8000mm/秒2

150W / 200W / 300W

作業エリア

3200mm×4000mm(10.5フィート×13.1フィート)

(カスタマイズ可能)

X軸

1600mm - 3200mm (63インチ - 126インチ)

Y軸

2000mm - 8000mm (78.7インチ - 315インチ)

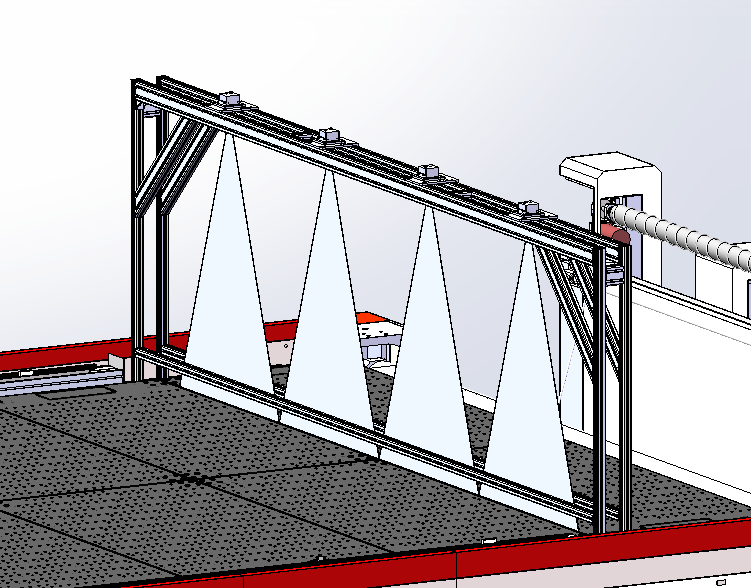

複数のカメラによる同時スキャン
複数のカメラによる同時スキャン

特徴

20231010154217_100

ラックピニオン駆動構造
高速双方向同期駆動

20231010162815_100

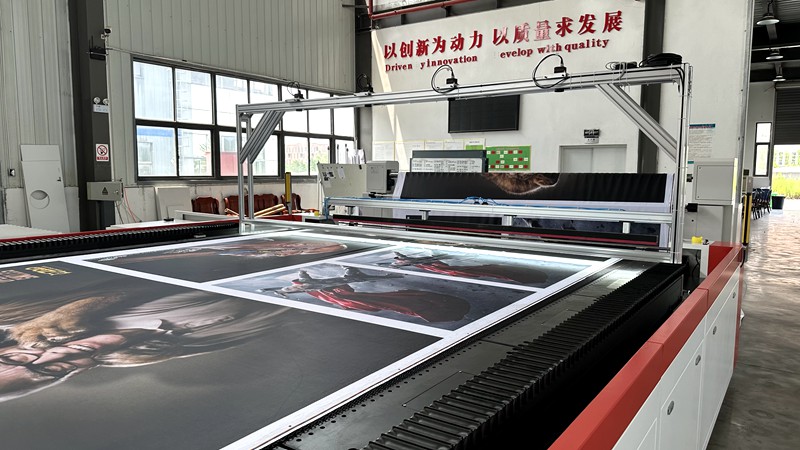

複数のHDカメラを搭載
給紙とスキャンは同期しています

20231010163555_100

大判印刷されたテキスタイルグラフィックの連続的かつ継ぎ目のない認識

20231010163724_100

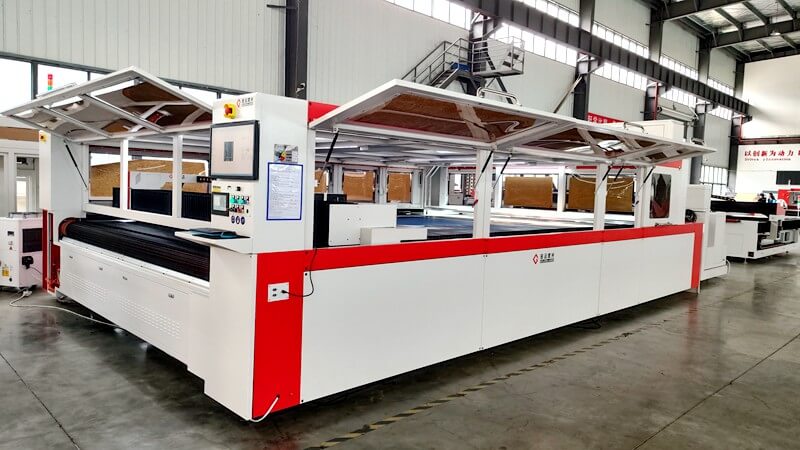

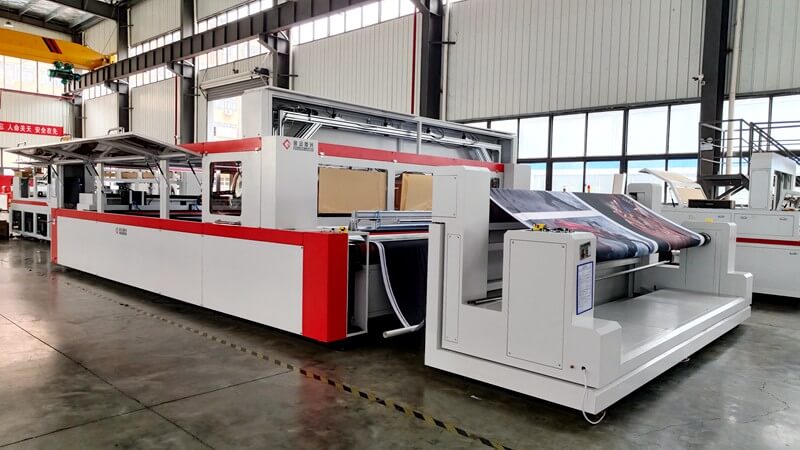

安全性を強化するために、完全に密閉された安全エンクロージャが利用可能

20231010163948_100

分散排気システム
煙や粉塵を効果的に吸収

20231010164050_100

強化溶接ベッド
大型ガントリー精密加工

このビジョンレーザー切断機は、通常のバナー(長方形など)を切断できるだけでなく、不規則なバナー、羽根旗なども切断できます。

ワークフロー

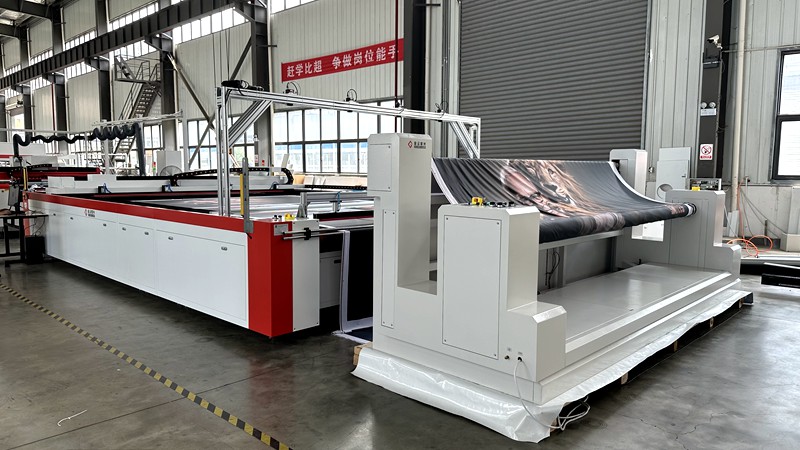

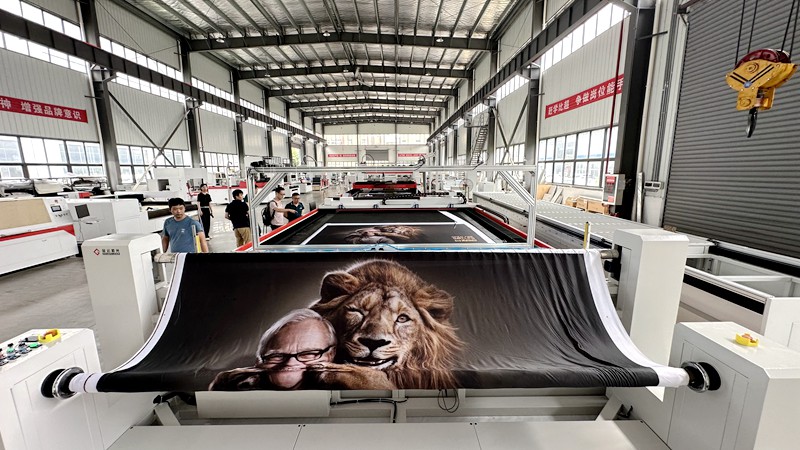

プリント生地自動供給装置

① プリントした生地のロールをフィーダーに置き、レーザーカッターの上に置きます。

プリントテキスタイルグラフィックレーザーカット

②スキャンと切断を行うビジョンレーザーシステム。

イメージを構築し、デザインを切り取る

VisionLaserCutの仕組み

コンベアが進む間にカメラが生地をスキャンし、プリントされたパターンを検出・認識し、裁断情報を裁断機に送信します。

このプロセスは、マシンが現在の切断ウィンドウの切断を終了した後に繰り返されます。

このシステムは、あらゆる寸法のレーザー カッターに適応できます。カッター幅に依存する唯一の要素は、カメラの数です。

必要な切断精度に応じてカメラの台数を増減できます。ほとんどの実用用途では、カッター幅90cmにはカメラ1台が必要です。

利点

準備なしでロールから直接プリント生地を検出します。

完全に自動化されたプロセスであり、人間の介入は必要ありません。

高精度検出;

高速。カッティングヘッドに検出カメラを搭載した他のシステムと比較すると、スキャンに非常に時間がかかる状況です。プロジェクターを使用するシステムと比較した大きな利点は、プロセスが完全に自動化されており、人間の介入が不要で、非常に高速(カッティングウィンドウ全体で5秒未満)であることです。一方、ビデオプロジェクターを使用するシステムは完全に手動で行われ、時間がかかり、精度も低くなります。

スキャンモード

印刷されたバナーのレーザーカット

① カメラが生地をスキャンし、プリントされた輪郭を検出・認識し、レーザーで切り抜きます。

レーザーカット印刷バナー

② カメラが印刷されたレジストレーションマークを拾い、選択されたデザインをレーザーカットします。

CJGV-320400LDのその他の写真を見る

大型ビジョンレーザーカッター CJGV-320400LD の動作をご覧ください。

レーザー切断機の技術的パラメータ

作業エリア 3.2m×4m(10.5フィート×13.1フィート)
カメラスキャンエリア 3.2m×1m(10.5フィート×3.2フィート)
作業台 コンベア作業台
レーザー管 CO2ガラスレーザー管 / CO2 RF金属レーザー管
レーザー出力 150W / 200W / 300W
制御システム サーボモーターシステム
冷却システム 定温水チラー
排気システム 3KW排気ファン×4
電源 レーザーカッター:220V、50Hzまたは60Hz/単相
排気ファン:380V、50Hzまたは60Hz/三相
電気規格 CE / FDA / CSA
ソフトウェア Goldenlaser CAD スキャナー ソフトウェア パッケージ
宇宙占領 6.7m(長さ)×4.8m(幅)×2.3m(高さ) / 21.9フィート×15フィート×7.5フィート
その他のオプション 自動給餌器、赤い点

GOLDENLASER フルレンジビジョンカメラレーザー切断システム

 高速スキャンオンザフライカッティングシリーズ

モデル番号 作業エリア
CJGV-160130LD 1600mm×1300mm(63インチ×51インチ)
CJGV-190130LD 1900mm×1300mm(74.8インチ×51インチ)
CJGV-160200LD 1600mm×2000mm(63インチ×78.7インチ)
CJGV-210200LD 2100mm×2000mm(82.6インチ×78.7インチ)

 レジストレーションマークによる高精度カッティング

モデル番号 作業エリア
MZDJG-160100LD 1600mm×1000mm(63インチ×39.3インチ)

超大型レーザー切断シリーズ

モデル番号 作業エリア
ZDJMCJG-320400LD 3200mm×4000mm(126インチ×157.4インチ)

スマートビジョン(デュアルヘッドレーザーカッティングシリーズ

モデル番号 作業エリア
QZDMJG-160100LD 1600mm×1000mm(63インチ×39.3インチ)
QZDXBJGHY-160120LDII 1600mm×1200mm(63インチ×47.2インチ)

  CCDカメラレーザー切断シリーズ

モデル番号 作業エリア
ZDJG-9050 900mm×500mm(35.4インチ×19.6インチ)
ZDJG-3020LD 300mm×200mm(11.8インチ×7.8インチ)

ワイドフォーマットビジョンレーザー切断アプリケーション

旗、バナー、ソフトサイネージ、漫画画像、その他デジタル印刷または昇華染色された織物。

ポリエステル繊維、ナイロン、ビニールなどの切断に適しています。

レーザーカットバナーフラッグ

レーザーカットの旗バナー

レーザーカットバナーフラッグ

<<レーザーカットのバナー、旗、ソフトサイネージのサンプルについてもっと読む
