デュアルヘッドビジョンスキャン昇華ファブリックレーザーカッター

型番:CJGV-160120LD

導入:

Vision Laser は、あらゆる形状やサイズの昇華した生地の切断に最適です。カメラは生地をスキャンし、印刷された輪郭を検出して認識するか、位置合わせマークを検出して、選択したデザインを迅速かつ正確にカットします。コンベアと自動フィーダーを使用して連続切断を続けることで時間を節約し、生産速度を向上させます。


  • 作業領域 :1600mm×1200mm (63"×47.2")
  • カメラスキャンエリア:1600mm×800mm (63"×31.4")
  • 収集エリア:1600mm×600mm (63"×23.6")
  • レーザー出力:150W、300W
  • 切断速度:0~800mm/s

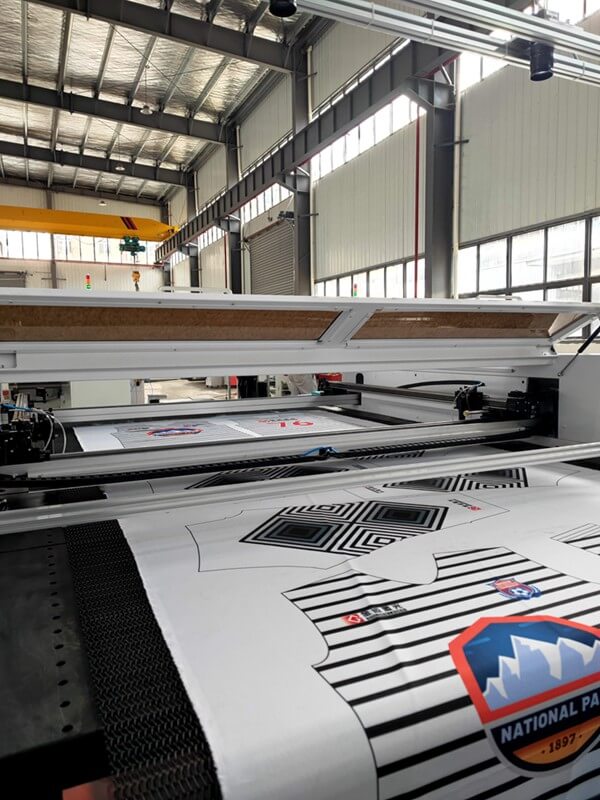

独立したデュアルヘッドビジョンスキャンレーザー切断機

昇華型プリント生地およびテキスタイルのレーザー切断のための最新のイノベーション

• 昇華された生地のロールがコンベアテーブルに供給されている間、ビジョンシステムは高速で印刷された輪郭をその場でスキャンベクター ファイルを自動的に作成します。ビジョンスキャン技術が切断プロセスを開始する前に 5 秒以内にベッド全体をスキャンするため、プリント生地の使用が最適化されます。

• あるいは、トンボカメラで正確に読み取ることができるため、インテリジェントなアルゴリズムで歪みや伸びを補正する不安定なロール状の織物で発生する可能性があります。

• 独立したデュアルレーザーヘッドそれぞれに割り当てられた領域を同時にカットするため、高い処理効率が得られます。

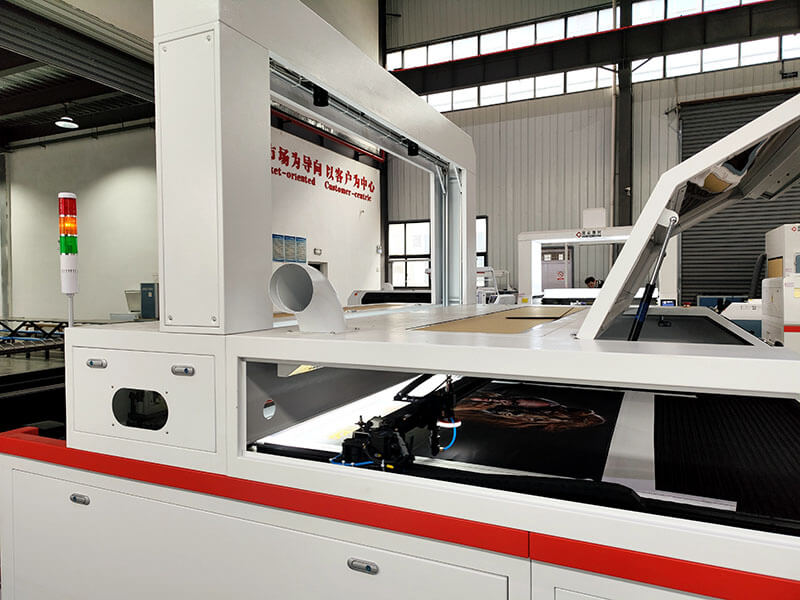

• に加えて、オーバーヘッド産業用カメラ 2 台CCDカメラそして登録カメラ2 つのレーザー ヘッドのそれぞれの隣に取り付けることで、刺繍ラベル、織ラベル、染料サブ文字/数字/ロゴなど。

•Aコンベアベッドそして自動給餌器連続切断を継続し、時間を節約し、生産速度を向上させるために使用されます。

• 拡張テーブル切った部分を拾うのに便利です。

独自の機能

継続的な「オンザフライ」スキャン

独立したデュアルレーザーヘッド

元のファイルは必要ありません

バキュームコンベア

競合他社より 30% ~ 50% 高速

稼働中のマシンの写真をもっと見る

仕様

CJGV160130LD ビジョンレーザーカッターの主な技術パラメータ
作業領域 1600mm×1200mm (63"×47.2")
カメラスキャンエリア 1600mm×800mm (63"×31.4")
収集エリア 1600mm×500mm (63"×19.6")
作業テーブル コンベア作業台
レーザーの種類 CO2ガラスレーザー / CO2 RFメタルレーザー
レーザー出力 150W
切断速度 0~800mm/秒
位置決め精度 ±0.1mm
モーションシステム サーボモーター
カメラ 産業用カメラ
ソフトウェア Goldenlaser CAD スキャン ソフトウェア パッケージ
オプション オートフィーダー、レッドドット、登録用CCDカメラ

ビジョンスキャンレーザーカッター全自動ワークフロー

作業モード 1 → オンザフライでスキャン

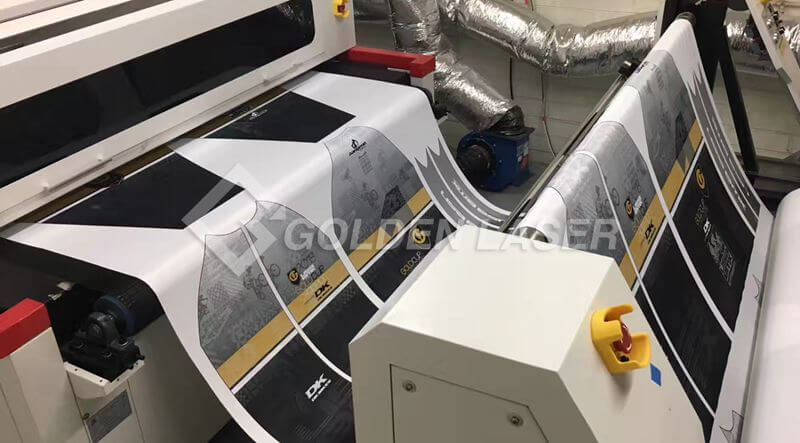

ビジョンレーザー切断プロセス ステップ 1

<< ステップ 1

昇華したロール生地をオートフィーダー付きレーザーカッターのコンベア作業台にセットします。

ステップ2

HD カメラは生地をスキャンし、印刷された輪郭を検出して認識し、その情報をレーザー カッターに送信します。 >>

ビジョンレーザー切断プロセスステップ 2

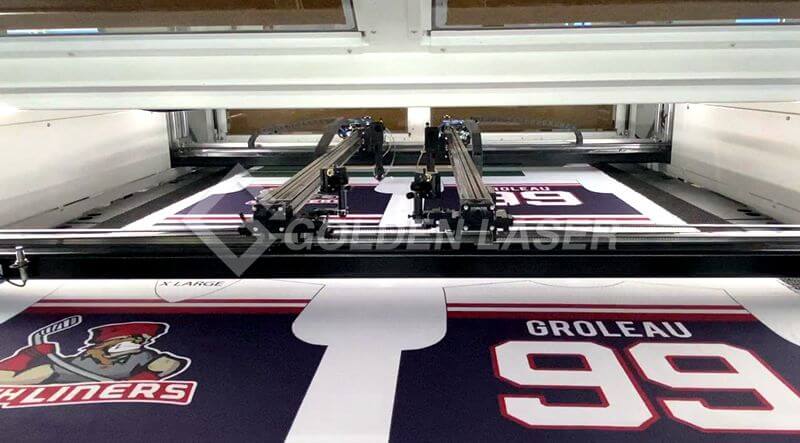

ビジョンレーザー切断プロセス ステップ 3

<< ステップ 3

カットパラメータを設定します。レーザーカッターの「スタート」ボタンを押します。その後、レーザー切断機が自動的に切断を行います。

ステップ4 レーザー切断し、プロセス全体を繰り返します。 >>

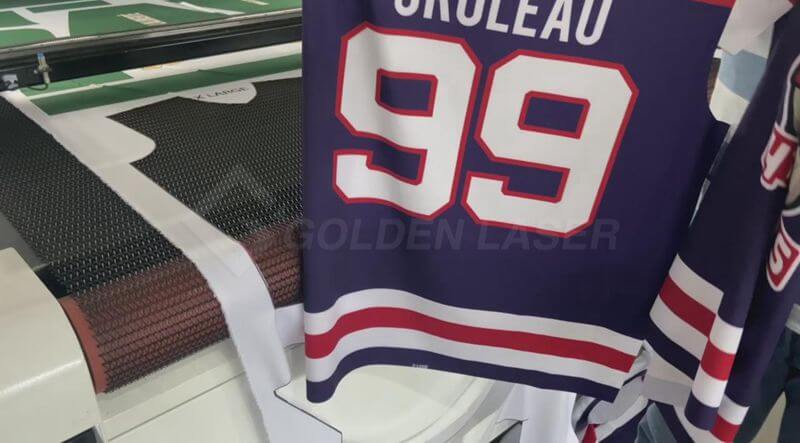

ビジョンレーザー切断プロセスステップ 4

ビジョンスキャンレーザーカッターの利点

生産を簡素化します。ロール生地を自動でカットします。

工具コストと人件費を節約します。

高生産量 (シフトごとに 1 日あたりジャージを 500 セット - 参考値のみ)

オリジナルのグラフィックファイルは必要ありません。

高精度。

印刷要件- 印刷されたアウトラインとマテリアルの背景には大きな色の違いがあり、輪郭間の距離は5mm以上です。外側の輪郭のみをカットでき、内側のネストされたグラフィックスはカットできません。

ワークモード 2 → プリントマークをスキャン

応用

  • 歪み、カール、伸びやすい柔らかい素材用
  • 複雑なパターン、輪郭内の入れ子パターン、高精度の切断が必要な場合

要件

1:1 のオリジナル印刷グラフィック ファイルが必要です。グラフィック形式: *.jpg、*.bmp、または *.png

昇華生地のレーザー切断サンプル - レーザー切断前 VS.レーザー切断後

カット前の昇華生地

カット前

切断後の昇華生地

カット後

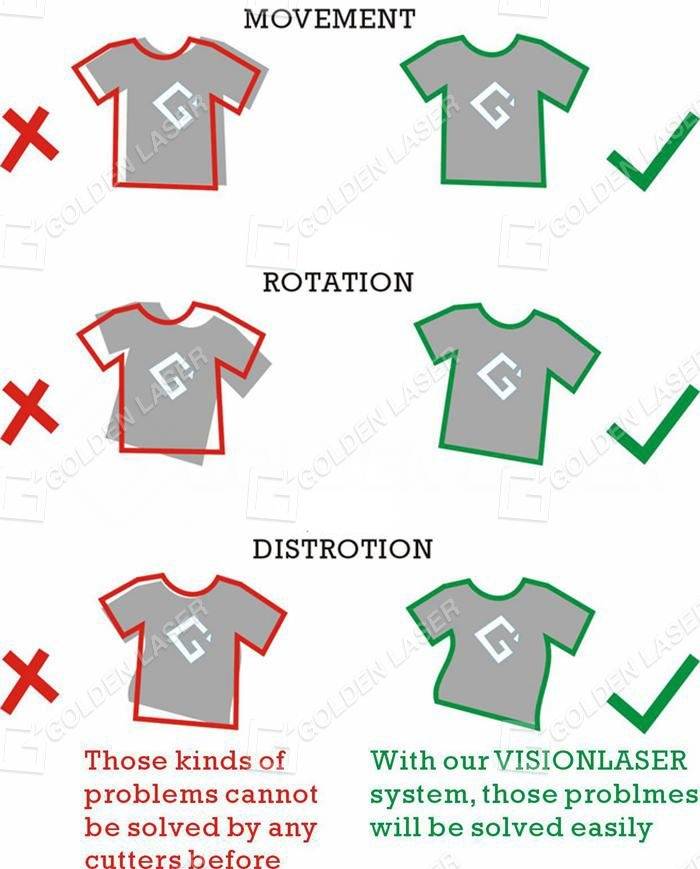

Goldenlaser のビジョン スキャニング レーザー システムは、スポーツウェアの切断プロセスにおける位置ずれ、回転角度、弾性伸縮の問題を解決しました。

ビジョンスキャンレーザー

ビジョンレーザー切断サンプル

VISION LASER CUT - 昇華型プリント生地やテキスタイル向けの高度なレーザーカット

ビジョンレーザーの動作を観察する

ビジョンスキャン 昇華型プリントのスポーツウェアとマスクのオンザフライレーザー切断

VISION LASER CUT - 昇華型染料、プリント生地、テキスタイル用の高度なレーザー切断機

オンザフライの高速スキャン、瞬時のベクトル化、レーザーシールされたエッジ。押すだけでOK!

ビジョンレーザーカッターの技術パラメータCJGV160120LD

作業領域 1600mm x 1200mm (63 インチ x 47.2 インチ)
カメラスキャンエリア 1600mm x 800mm (63 インチ x 31.4 インチ)
収集エリア 1600mm x 600mm (63 インチ x 23.6 インチ)
作業テーブル コンベア作業台
ビジョンシステム 産業用カメラ
レーザー出力 150W、300W
レーザー管 CO2ガラスレーザー管 / CO2 RF金属レーザー管
モーター サーボモーター
切断速度 0~800mm/秒
冷却システム 定温水チラー
排気システム 1.1KW排気ファン×2、550W排気ファン×1
電源 220V / 50Hzまたは60Hz / 単相
電気規格 CE / FDA / CSA
消費電力 9KW
ソフトウェア GoldenLaser スキャン ソフトウェア パッケージ
寸法 長さ 3590mm x 幅 2205mm x 高さ 2200mm (11.8' x 7.2' x 7.2')
その他のオプション オートフィーダー、レッドドット、登録用CCDカメラ

Golden Laser – あらゆるビジョンレーザー切断システム

 高速スキャンオンザフライカッティングシリーズ

モデル番号。 作業領域
CJGV-160100LD 1600mm×1000mm (63”×39.3”)
CJGV-160120LD 1600mm×1200mm (63”×47.2”)
CJGV-180100LD 1800mm×1000mm (70.8”×39.3”)
CJGV-180120LD 1800mm×1200mm (70.8”×47.2”)

 トンボによる高精度カット

モデル番号。 作業領域
MZDJG-160100LD 1600mm×1000mm (63”×39.3”)

超大型レーザー切断シリーズ

モデル番号。 作業領域
ZDJMCJG-320400LD 3200mm×4000mm (126”×157.4”)

スマートビジョン (デュアルヘッド)レーザー切断シリーズ

モデル番号。 作業領域
QZDMJG-160100LD 1600mm×1000mm (63”×39.3”)
QZDXBJGHY-160120LDII 1600mm×1200mm (63”×47.2”)

  CCDカメラレーザー切断シリーズ

モデル番号。 作業領域
ZDJG-9050 900mm×500mm (35.4”×19.6”)
ZDJG-3020LD 300mm×200mm (11.8”×7.8”)

昇華された生地サンプルのレーザー切断

昇華したアパレル生地をレーザーカットし、端がきれいでシールされた状態にします

 昇華したアパレル生地をレーザーカットし、エッジがきれいでシールされた状態にします

ホッケージャージのレーザーカット

ホッケージャージのレーザーカット

応用

→ スポーツウェア ジャージ(バスケットボールジャージ、サッカージャージ、野球ジャージ、アイスホッケージャージ)

→ サイクルウェア

→ アクティブウェア、レギンス、ヨガウェア、ダンスウェア

→ 水着・ビキニ

レーザーアプリケーションソリューションの専門プロバイダーとして、ゴールデンレーザーは、高速ビジョンスキャニングレーザー切断システム、スポーツウェア高速穿孔レーザーシステム、高精度視覚認識レーザー切断システム、および統合オペレーティングシステムの革新を続けています。デジタル印刷業界は、お客様がより大きな価値を創造できるよう支援することに尽力してきました。

ゴールデン CAD ビジョン スキャニング システム

GOLDEN CAD ビジョン スキャニング システムは、デジタル印刷プロセスのシームレスな統合と高度な自動化を実現することを目的としています。デザイン、グレーディング、ネスティング、その他のプロセスは、最もコスト効率の高い方法で GOLDEN CAD ビジョン スキャニング システムに統合され、EPS および PDF ファイル形式をプリンタに直接出力します。最後に正確にデジタル印刷物のレーザーカットこれは、効率的な自動ビジョンスキャン システムのおかげで実現されます。

1. デザイン

Design-GOLDENパターンデザイナーソフトウェア

GOLDEN Pattern Designer ソフトウェアを使用したデザイン グラフィックのグレーディングと修正。

2. プリプロダクション

プリプロダクション-オートマーカー

デザインしたグラフィックを AUTO MARKER ソフトウェアでネストし、印刷用の PDF 形式で出力します。

3. 印刷

印刷

PDF ファイルをプリンターに送信して印刷し、染料をテキスタイルに昇華させます。



4. レーザー切断

ビジョンスキャンとレーザー切断

ビジョンレーザー切断機は、ロールから昇華プリントされた生地をスキャンし、カメラが印刷の輪郭を検出して情報をコンピューターとレーザーカッターに送信し、自動的かつ連続的にレーザー切断します。

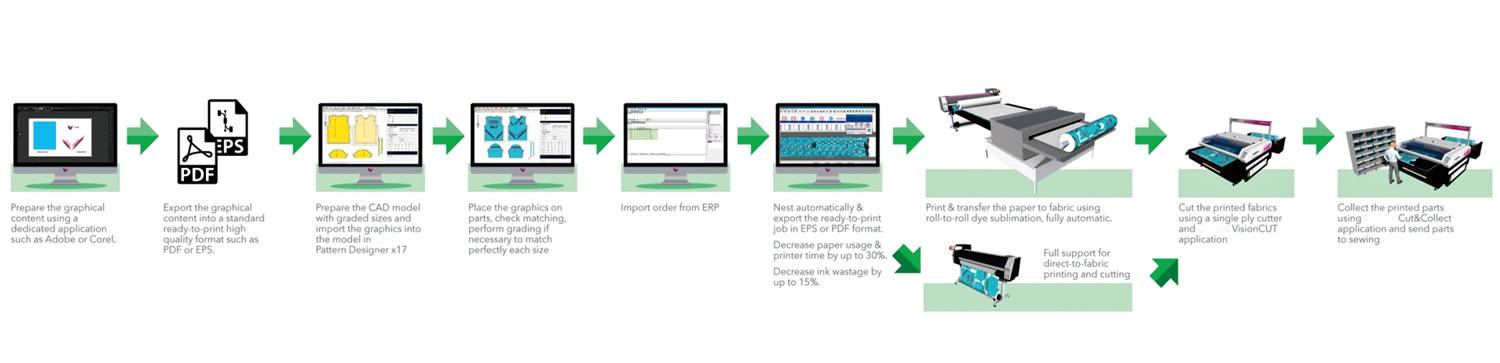

スポーツウェア生産の従来の作業フロー スポーツウェア生産の従来の作業フロー

GOLDEN CAD ビジョン スキャニング システムはどのようにスポーツウェアの製造プロセスを簡素化しますか? GOLDEN CAD ビジョン スキャニング システムがスポーツウェアの製造プロセスを簡素化する方法 ゴールデン CAD ビジョン スキャニング システムの利点は何ですか?

• プロセスを簡素化する

• 人件費を 60% 節約

• 消耗品を 35% 節約 – 転写紙、印刷時間、材料を節約

• インク消費量を 10% 節約

• スペースを節約し、保管コストを節約

• 不良率を減らし、製品の品質を確保します。
