ラベル仕上げ用レーザー切断機

ラベル用レーザー打抜き機

レーザーダイカッティングマシンGolden Laser によって設計および製造されたラベルは、ロールツーロールまたはロールツーシートでラベルを仕上げるための革新的なソリューションです。従来の機械的ダイカットに代わるフルデジタルレーザープロセスにより、短納期の注文に迅速に対応でき、ダウンタイムとコストが大幅に削減されます。

推奨マシン

Golden Laser のラベルレーザー切断機 2 つの標準モデルの技術仕様
レーザー光源 CO2 RFレーザー
レーザー出力 150W / 300W / 600W
最大ウェブ幅 350mm
最大送り幅 370mm
最大ウェブ直径 750mm
最大ウェブ速度 120m/分(レーザー出力、素材、カットパターンにより異なります)
正確さ ±0.1mm
寸法 L3700×W2000×H1820(mm)
重さ 3500KG
電源 380V 50/60Hz 三相
レーザー光源 CO2 RFレーザー
レーザー出力 100W / 150W / 300W
最大ウェブ幅 230mm
最大送り幅 240mm
最大ウェブ直径 400mm
最大ウェブ速度 60m/分 (レーザー出力、材質、カットパターンによって異なります)
正確さ ±0.1mm
寸法 L2400×W1800×H1800(mm)
重さ 1500KG
電源 380V 50/60Hz 三相

モジュール設計

LC350 プレミアム バージョンは、モジュール式の多機能オールインワン設計を備えたインテリジェントな高速レーザー ダイカット システムで、デジタル ラベル仕上げに最適なソリューションです。幅広い変換オプションを使用して構成して、製品に価値を追加し、生産ラインの効率を向上させることができます。

構成

アンワインダー

閉ループ張力制御を備えたアンワインダー
最大アンワインダー直径: 750mm

ウェブガイドシステム

超音波エッジガイドセンサー付き電子ウェブガイド

ラミネート加工

2本の空気圧シャフトと巻き戻し/巻き戻し付き

レーザー切断

装備可能1 つまたは 2 つのレーザー スキャン ヘッド。3 つ以上のレーザー ヘッドをカスタマイズできます。マルチステーションレーザーワークステーション(ガルボレーザー、XYガントリーレーザー)を用意しております。

スリッター

オプションのシャースリッターまたはカミソリ刃スリッター

リワインダー + マトリックス除去

リワインダーまたはデュアルリワインダー。閉ループ張力制御システムにより、継続的に安定した張力が保証されます。最大巻取り径750mm。

デジタルラベル印刷業界の場合、Golden Laser のレーザーダイカッターすべてのプリプレスおよびポストプレスシステム (ロータリーダイカット、フラットベッドダイカット、スクリーン印刷、フレキソ印刷、デジタルダイカット、ワニス、ラミネート、ホットスタンピング、コールドフォイルなど) でうまく機能します。当社には、これらのモジュール式ユニットを供給できる長年にわたるパートナーがいます。Goldenlaser が社内で開発したソフトウェアと制御システムは、それらと完全に互換性があります。

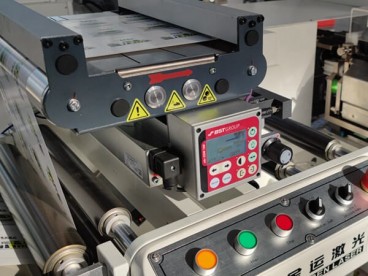

ウェブガイド

フレキソ印刷とニス塗り

ラミネート加工

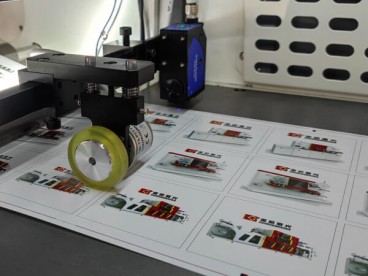

トンボセンサーとエンコーダー

ブレードのスリッティング

シート

変換オプション

Golden Laser は、変換モジュールを追加することで、特定のニーズに合わせてレーザー ダイカッティング マシンをカスタマイズできます。新規または現在の生産ラインは、次の変換オプションから恩恵を受ける可能性があります。

ロールからロールへの切断

ロールからシートへの切断

ロールからステッカーまでのカッティング

コロナトリートメント

ウェブクリーナー

バーコード(またはQRコード) R読むer

セミロータリー/フラットベッドダイカット

フレキソ印刷とニス塗り

自動巻きラミネート

ライナー付きラミネート加工

コールドフォイル

熱間鍛造

バックスコアラー

デュアルリワインダー

スリッター - ブレード スリッティングまたはカミソリ スリッティング オプション

ラベルシフターとバックスコアラーを備えた廃棄物マトリックスリワインダー

シート

廃棄物収集装置またはスルーカット用コンベヤ

ラベル欠落の検査と検出

LC350 / LC230 ラベルレーザー切断機の特徴

プロロールツーロール作業プラットフォーム、デジタル組立ライン処理モード。

2 つの登録モードの組み合わせ、カメラそしてマークセンサー、正確な切断を可能にします。

内蔵データベースワンクリック設定のための切断プロセスパラメータの。

インテリジェントなアルゴリズムソフトウェアの自動的に加速、減速しますカットパターンに合わせて。

超長ラベル(長さ2メートルまで)も一度にカットできます。

取り付けも簡単。設置、試運転、メンテナンスの遠隔ガイダンスをサポートします。

オプションのカメラ登録およびバーコード (QR コード) リーダー システム

即時のジョブチェンジ:

オートジョブチェンジャーは、各ジョブのバーコード(またはQRコード)を読み取ることで、1つのロールに複数のジョブを印刷することを可能にし、ユーザーの手を介さずに自動的にカットデータを変更します。

途切れることのない切断

バーコード(またはQRコード)によるカッティングファイルの読み込み

XY位置合わせ精度:±0.1mm

材料の無駄を最小限に抑える

デジタル印刷機のベストパートナー

レーザーダイカットの利点

迅速な対応

短納期も迅速に処理できます。さまざまなラベルの同日配達を提供できます。

経費節約

工具が不要なため、設備投資、セットアップ時間、廃棄物、保管スペースが節約されます。

グラフィックの制限なし

非常に複雑なイメージのラベルをスピーディーにレーザーカットできます。

高速

ガルバノメトリック システムにより、レーザー ビームは非常に高速に移動できます。最大 120 m/min の切断速度を備えた拡張可能なデュアル レーザー。

幅広い素材に対応

光沢紙、マット紙、ボール紙、ポリエステル、ポリプロピレン、BOPP、フィルム、反射材、研磨材など

さまざまな種類の作業に適しています

カッティング、キスカット、穴あけ、マイクロミシン目、彫刻、マーキングなど...

レーザーダイカッターの特徴

ラベルレーザー切断用途

適用可能な材料:

PET、紙、コート紙、光沢紙、マット紙、合成紙、クラフト紙、ポリプロピレン(PP)、TPU、BOPP、プラスチック、フィルム、PETフィルム、マイクロフィニッシュフィルム、ラッピングフィルム、両面テープ、3M VHBテープ, 反射テープ、など。

 応用分野:

ラベル / ステッカー&デカール / 印刷&包装 / フィルム&テープ / 熱転写フィルム / 再帰反射フィルム / 粘着剤 / 3Mテープ / 工業用テープ / 研磨材 / 自動車 / ガスケット / メンブレンスイッチ / エレクトロニクス等

ラベルのレーザー切断サンプルの配列

ゴールデンレーザー社製レーザーダイカット機によるラベルの実際のカットサンプル

ラベルレーザーダイカッターが実際に動作している様子を観察する

LC350 ラベルレーザーダイカッター

LC230 ラベルレーザーダイカッター
