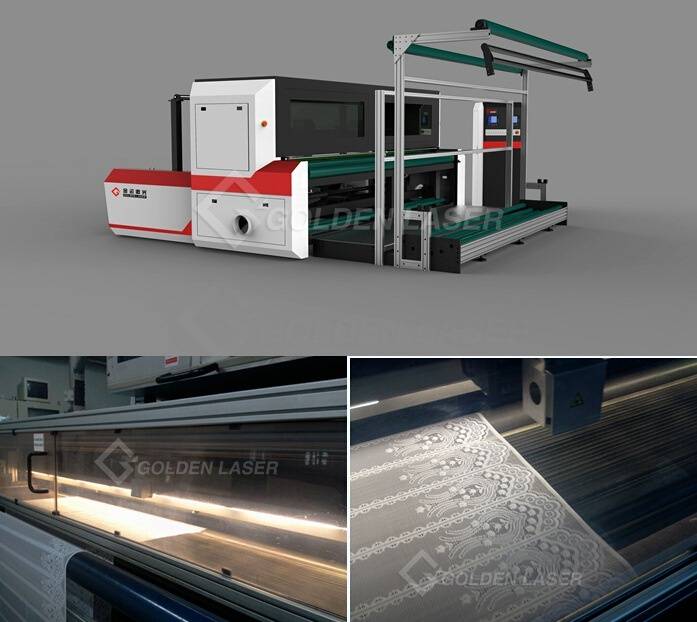

ワープニットカーテン、テーブルクロス用レースレーザーカッティングマシン
型番：ZJJF(3D)-320LD
導入：
- レースの特徴認識アルゴリズムとレーザーガルバノメータ処理の組み合わせに基づく自動化ソリューション。
- 高効率、優れた一貫性 / 優れた切れ味 / 人件費の節約
- 特徴認識に基づくパターン / 柔軟で簡単な操作 / 速度相当 0~300mm/s
ワープレース用自動レーザー切断機
ZJJF(3D)-320LD
GOLDEN LASER – ワープレースレーザーカッティングソリューション
レース特徴認識アルゴリズムとレーザーガルバノメータ処理の組み合わせに基づく自動化ソリューション
伝統的なワープレース加工技術
· 電気はんだごて手動切断
· 電熱線の手動切断
従来の技術の欠点
· 効率が低く、不良率が高い
· 切れ味が悪い
· 重労働の労働強度
ブランド競争力の低さ
GOLDEN LASER – ワープレースレーザー切断機
レースレーザーカッティングマシンの仕組み – デモビデオを見る
従来の手作業と比較
高効率、優れた一貫性 / 優れた切れ味 / 人件費の節約
海外の類似機器と比較
特徴認識に基づくパターン / 柔軟で簡単な操作 / 速度相当0~300mm/s / 価格優位性

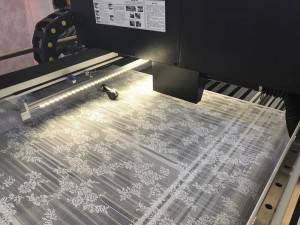

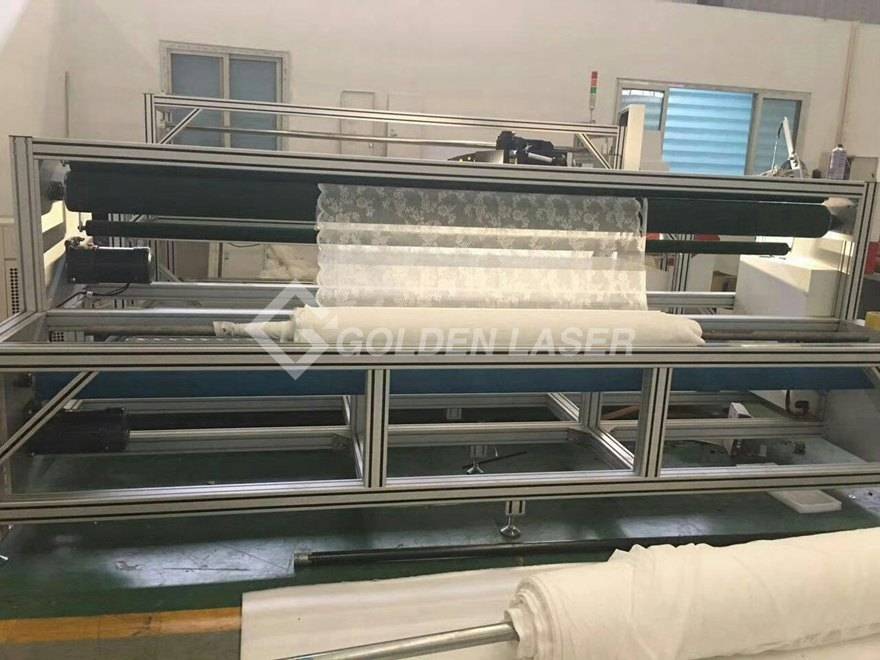

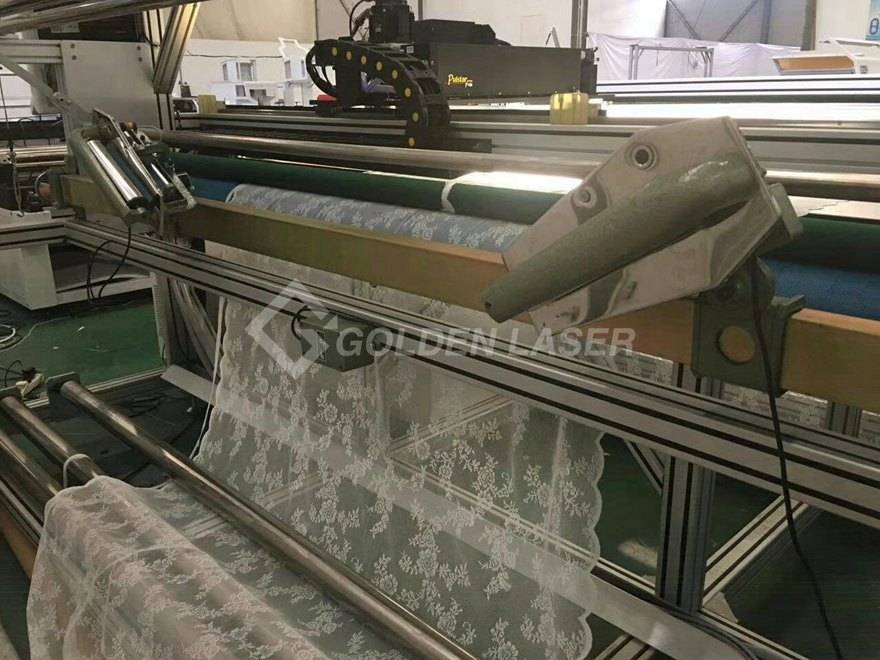

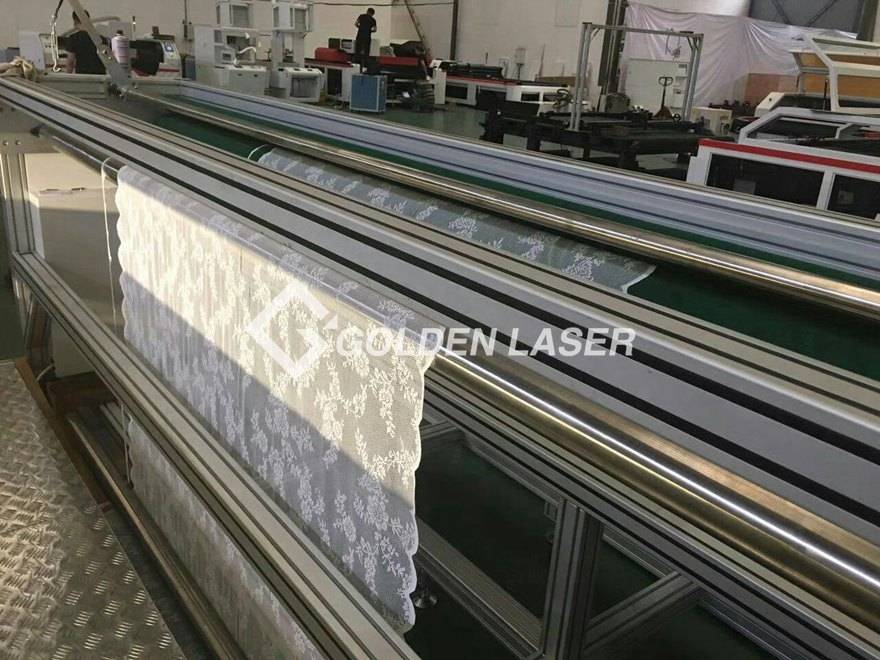

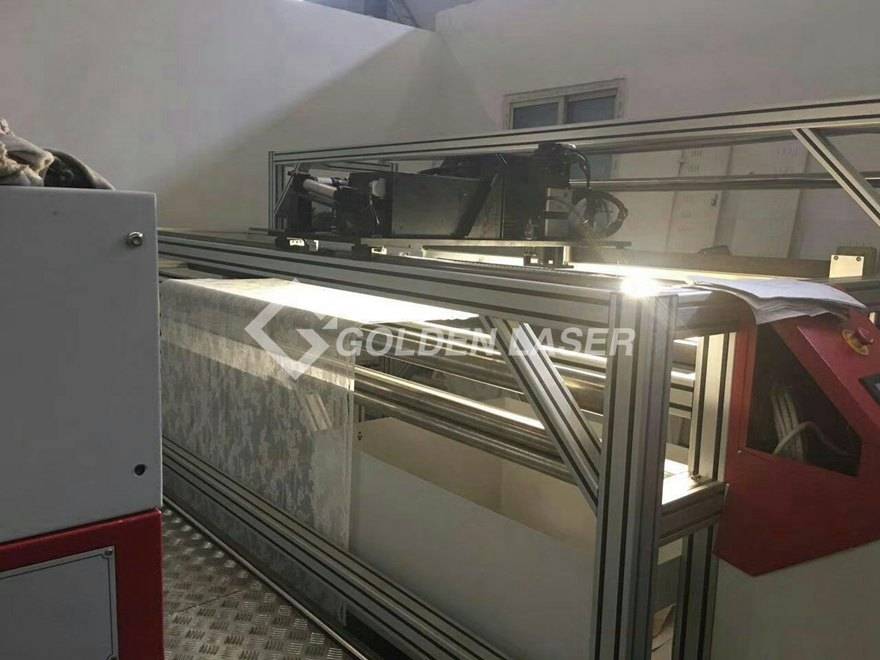

経編レース用レーザー切断機のより詳細な写真
ZJJF(3D)-320LDレーザーレースカッティングマシンの技術仕様
| 床面積 | 4000mm×4000mm |
| 機器の全高 | 2020mm |
| 作業台の高さ | 1350mm |
| 最大幅 | 3200mm |
| 電源 | AC380V±10% 50Hz±5% |
| 総電力 | 7kW |
| レーザータイプ | コヒーレント150W RF CO2レーザー |
| ガルボヘッド | 30スキャンラバー |
| フォーカスモード | 3Dダイナミックフォーカス |
| カメラの種類 | Basler産業用カメラ |
| カメラのサンプリングフレームレート | 10F/秒 |
| カメラの最大視野 | 200mm |
| 処理パターン幅 | 160mm |
| パターン傾斜角度 | 27°未満 |
| 最大切断遅延 | 200ミリ秒 |
| 最大送り速度 | 18m/分 |
| 送り速度精度 | ±2% |
| カットドライブモード | サーボモーター + 同期ベルト |
| フィードテンション制御 | テンションロッド速度型閉ループ張力制御 |
| フィード修正 | 吸引エッジ装置 |
| 画像認識モード | ローカルビュー認識 |
| 画像認識範囲 | レーザーで追う |
| 画像認識出力 | パターンの連続軌道の供給部分 |
GOLDEN LASER – ガルボレーザーマシンのおすすめモデル

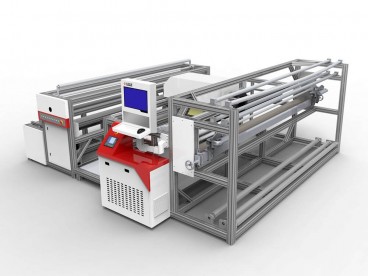

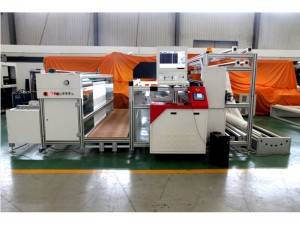

→ オーロマティック ワープニットレース用レーザー切断機 ZJJF(3D)-320LD
→ ジャージー生地用高速ガルボレーザー切断・穿孔機 ZJ(3D)-170200LD
→ コンベアベルトと自動フィーダーを備えた多機能ガルボレーザーマシンZJ（3D）-160100LD
→ シャトル作業台付き高速ガルボレーザー彫刻機 ZJ(3D)-9045TB
適用範囲
経編みレース：経糸編みの技術で、主にカーテン、スクリーン、テーブルクロス、ソファマットなどの家庭装飾に使用されます。ゴールデンレースレーザーレースプロジェクトは、経編みレースをカットするものです。
<レーザーカットのワープニットレースサンプルについてもっと読む
