フルクローズドパレットチェンジャーファイバーレーザーパイプおよび板金切断機
型番: GF-1530JHT / GF-1560JHT / GF-2040JHT / GF-2060JHT
導入：
- カット形式：1.5×3m、1.5×6m、2×4m、2×6m、2.5×6m
- パイプの長さ： 6m
- パイプ径：20mm～200mm
- 適用材料：金属板とパイプ
- 適用チューブタイプ：丸型、四角型、長方形、楕円型、ウエスト丸型チューブなど。
- レーザー出力：1000W / 1200W / 1500W / 2000W / 2500W / 3000W
- レーザー光源：nLIGHT / IPG / Raycus ファイバーレーザー
フルクローズドパレットチェンジャーファイバーレーザーパイプおよび板金切断機
GF-1530JHT /GF-1560JHT /GF-2040JHT /GF-2060JHT /GF-2560JHT
これファイバーレーザー切断機は完全に密閉された保護カバー、交換テーブルそしてチューブ切断装置アタッチメント。金属板とパイプを同じ機械で切断できます。さらに、高性能CNCレーザー切断システム、世界クラスの構成、そして厳格な組立工程により、金属レーザー切断機の安全性、安定性、効率性、精度が保証されます。操作の安全性が向上するだけでなく、切断効率も向上します。

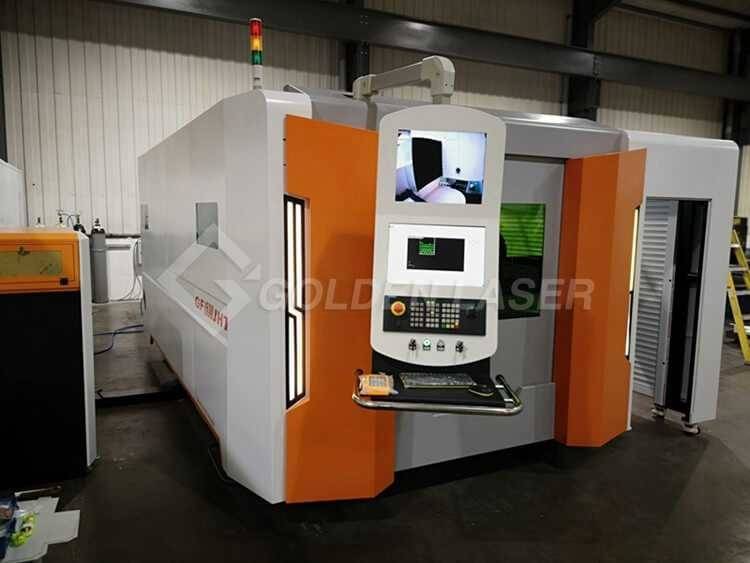

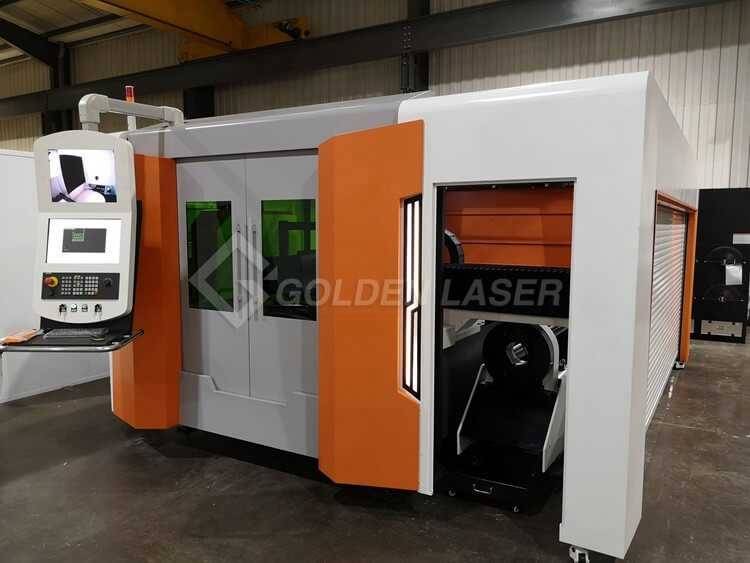

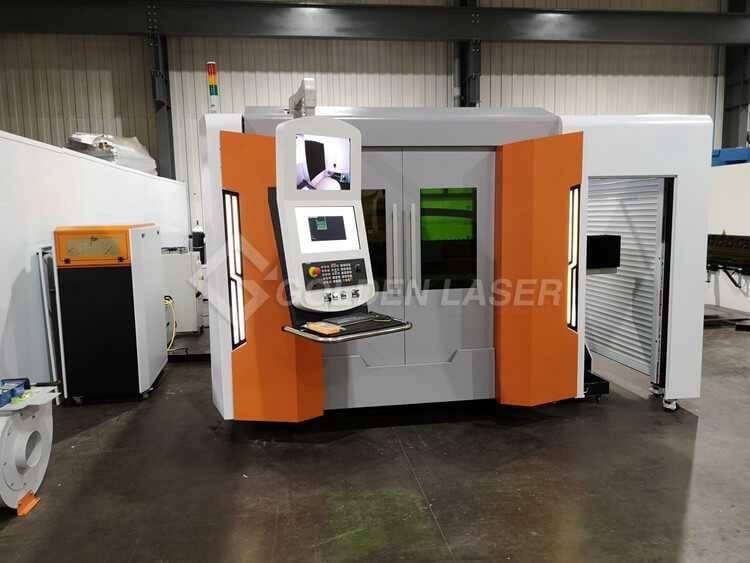

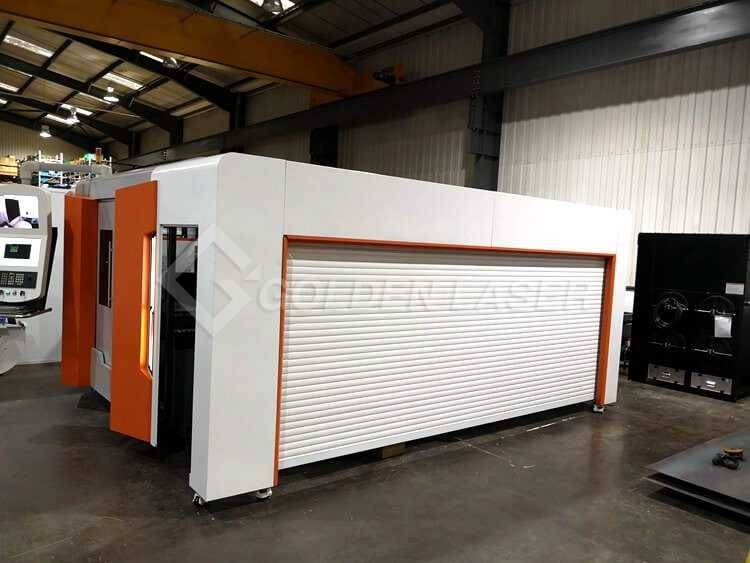

完全な保護設計
完全密閉型パレットチェンジャーファイバーレーザー切断機 - 密閉された作業スペースにより切断プロセスがより安全になります。
デュアル交換作業台
インラインパレットチェンジャーは交換が速く、積載時間を節約します。
自動デュアルパレットシートチェンジャー。1500mm×3000mm (5'×10')、1500mm×4000mm (5'×13')、1500mm×6000mm (5'×20')、2000mm×4000mm (6.5'×13')、2000mm×6000mm (6.5'×20')、2500mm×6000mm (8.2'×20') の作業フォーマットが利用可能です。

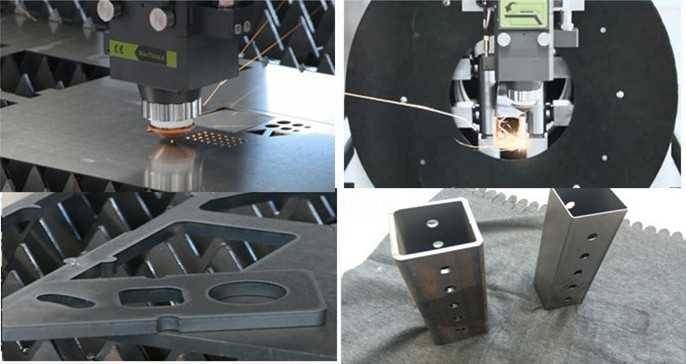

1台のマシンで2つの用途
金属シートとチューブを 1 台のマシンでレーザー切断します。
高減衰ベッド
ベッドは二重焼鈍と振動老化処理が施されており、機械的特性が強化されており、寿命は 12 年以上です。

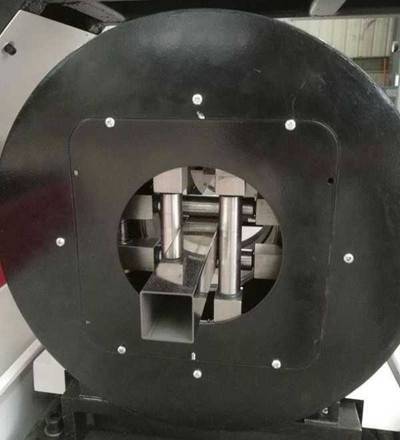

チューブクランプ用自動チャック
チャックは、チューブの種類、直径、肉厚に応じてクランプ力を自動的に調整します。薄肉チューブは変形せず、太いチューブもしっかりとクランプできます。
高速、切断速度90m/分
回転速度180R/分
サンプルの切断
当社のファイバーレーザー切断機が貢献した素晴らしい作品。誇りをもって！
技術的パラメータ
| モデル | GF-1530JHT / GF-2040JHT / GF-2060JHT / GF-2560JHT |
| レーザー出力 | 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W |
| レーザー光源 | nLIGHT / IPG / Raycus ファイバーレーザー |
| レーザーヘッド | レイツール |
| ガス比例弁 | SMC |
| シート加工エリア | 1.5m×3m、2m×4m、2m×6m、2.5m×6m |
| チューブ加工 | チューブの長さ 3m、4m、6m |
| チューブ径20～300mm | |
| 位置決め精度 | ±0.05mm |
| 繰り返し位置決め精度 | ±0.03mm |
| 最大位置速度 | 120m/分 |
| 加速度 | 1.5g |
| 電源 | AC380V 50/60Hz |
ゴールデンレーザー – ファイバーレーザー切断システムシリーズ
| 自動バンドルローダーチューブレーザー切断機 | ||
| モデル番号 | P2060A | P3080A |
| パイプの長さ | 6m | 8m |
| パイプ径 | 20mm～200mm | 20mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| ファイバーレーザーチューブ切断機 | ||
| モデル番号 | P2060 | P3080 |
| パイプの長さ | 6m | 8m |
| パイプ径 | 20mm～200mm | 20mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| 大型パイプレーザー切断機 | |
| モデル番号 | P30120 |
| パイプの長さ | 12mm |
| パイプ径 | 30mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W |
| パレット交換テーブル付きフルクローズドファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530JH | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W / 8000W | 1500mm×3000mm |
| GF-2040JH | 2000mm×4000mm | |
| GF-2060JH | 2000mm×6000mm | |
| GF-2580JH | 2500mm×8000mm | |
| オープン型ファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530 | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560 | 1500mm×6000mm | |
| GF-2040 | 2000mm×4000mm | |
| GF-2060 | 2000mm×6000mm | |
| デュアル機能ファイバーレーザー金属板・チューブ切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530T | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560T | 1500mm×6000mm | |
| GF-2040T | 2000mm×4000mm | |
| GF-2060T | 2000mm×6000mm | |
| 高精度リニアモーターファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-6060 | 700W / 1000W / 1200W / 1500W | 600mm×600mm |
アプリケーション業界
板金加工、金物、厨房用品、電子機器、自動車部品、広告、工芸、照明、装飾、宝飾品、眼鏡、エレベーターパネル、家具、医療機器、フィットネス機器、石油探査、陳列棚、農林機械、食品機械、橋梁、船舶、航空宇宙、構造部品など。
適用可能な材料
炭素鋼、ステンレス鋼、亜鉛メッキ鋼板、合金、チタン、アルミニウム、真鍮、銅、その他の金属板およびパイプ。
ファイバーレーザーによる金属板およびチューブサンプルの切断デモンストレーション
詳細な仕様と見積もりについては、Golden Laserまでお問い合わせください。ファイバーレーザー切断機以下の質問にご回答いただくことで、最適なマシンをお勧めすることができます。
1.どのような種類の金属を切断する必要がありますか？金属板ですか、それとも金属管ですか？炭素鋼、ステンレス鋼、アルミニウム、亜鉛メッキ鋼、真鍮、銅…？
2.金属板を切断する場合、厚さはどれくらいですか？必要な作業サイズはどれくらいですか？金属管やパイプを切断する場合、パイプの肉厚、直径、長さはどれくらいですか？
3.完成品は何ですか？ 応用分野は何ですか？
4.お名前、会社名、メールアドレス、電話番号（WhatsApp）、ウェブサイトを教えてください。
