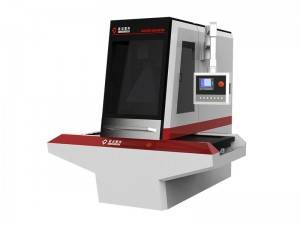

レザージーンズラベル用CO2ガルボレーザーマーキングおよびカッティングマシン
型番：ZJ(3D)-9045TB
導入：
高速レーザーマーキング、彫刻、革ラベル、ジーンズ (デニム) ラベル、革 PU パッチ、衣類付属品の切断。
ドイツScanlabガルボヘッド。CO2 RF レーザー 150W または 275W
シャトル作業台。Z軸自動上下。
使いやすい5インチ液晶パネル
レザージーンズラベル用Galvoレーザーマーキングおよびカッティングマシン
ZJ(3D)-9045TB
特徴
•世界最高の光伝送方式を採用し、より高速な超精密彫刻が特長です。
•ほぼすべての非金属材料の彫刻やマーキング、薄物材料の切断や穴あけに対応します。
•ドイツの Scanlab ガルボ ヘッドと Rofin レーザー チューブにより、当社のマシンはさらに安定しました。
•プロフェッショナルな制御システムを備えた900mm×450mmの作業テーブル。高効率。

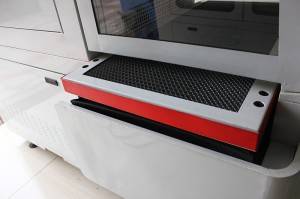

•シャトル作業台。搬入・加工・搬出が同時に完了し、作業効率が大幅に向上します。
•Z軸リフティングモードでは、450mm×450mmの一度の作業領域を確保し、完璧な加工効果を実現します。
•真空吸収システムは煙の問題を完全に解決しました。
ハイライト
√ スモールフォーマット / √ シート状素材 / √ 切断 / √ 彫刻 / √ マーキング / √ ミシン目 / √ シャトル作業テーブルGalvo CO2 レーザーマーキングおよび切断機 ZJ(3D)-9045TB 技術パラメータ
| レーザーの種類 | CO2 RFメタルレーザー発生器 |
| レーザー出力 | 150W / 300W / 600W |
| 作業領域 | 900mm×450mm |
| 作業テーブル | シャトルZn-Fe合金ハニカム作業台 |
| 作業速度 | 調整可能 |
| 位置決め精度 | ±0.1mm |
| モーションシステム | 5 インチ LCD ディスプレイを備えた 3D ダイナミック オフライン モーション コントロール システム |
| 冷却システム | 定温水チラー |
| 電源 | AC220V±5% 50/60Hz |
| サポートされている形式 | AI、BMP、PLT、DXF、DSTなど |
| 標準的なコロケーション | 1100Wエキゾーストシステム、フットスイッチ |
| オプションのコロケーション | 赤色灯測位システム |
| *** 注：製品は常に更新されておりますので、最新の仕様についてはお問い合わせください。 *** | |
シートマーキングおよびレーザー切断用途における材料
GOLDEN LASER – Galvo CO2 レーザー システム オプション モデル
・ZJ(3D)-9045TB ・ZJ(3D)-15075TB ・ZJ-2092 / ZJ-2626
高速ガルボレーザー切断彫刻機 ZJ(3D)-9045TB
適用範囲
革、繊維、布地、紙、ボール紙、板紙、アクリル、木材などに適していますが、これらに限定されません。
衣類アクセサリー、革ラベル、ジーンズラベル、デニムラベル、PUラベル、革パッチ、結婚式招待状、パッケージプロトタイプ、模型製作、靴、衣類、バッグ、広告などに適していますが、これらに限定されません。
サンプルリファレンス
革や繊維のレーザー切断と彫刻を行う理由
レーザー技術による非接触切断
正確で繊細なカット
ストレスフリーな素材供給により革の変形がありません
ほつれのないきれいな刃先
合成皮革は刃先を溶着するため、素材加工前後の作業が不要です。
非接触レーザー加工により工具摩耗なし
一定の切断品質
機械工具 (ナイフ カッター) を使用して、耐久性のある丈夫な革を切断すると、激しい摩耗が発生します。その結果、切断品質は時々低下します。レーザー光線は素材に非接触で切断するため、素材の「鋭さ」は変わりません。レーザー彫刻はある種のエンボス加工を生成し、魅力的な触覚効果を可能にします。
レーザー切断システムはどのように機能するのでしょうか?
レーザー切断システムは、高出力レーザーを使用してレーザー光路内の材料を蒸発させます。小さな部品のスクラップを除去するために必要な手作業やその他の複雑な抽出方法が不要になります。
レーザー切断システムには、ガルバノメーター (ガルボ) システムとガントリー システムという 2 つの基本設計があります。
•検流計レーザー システムは、ミラー角度を使用してレーザー ビームをさまざまな方向に再配置します。プロセスが比較的早くなります。
•ガントリーレーザーシステムはXYプロッターに似ています。物理的にレーザービームを切断対象の材料に対して垂直に照射します。プロセスが本質的に遅くなります。
材料情報
天然皮革と合成皮革はさまざまな分野で使用されます。靴や衣類の他に、特に革製のアクセサリーがあります。だからこそ、この素材はデザイナーにとって特別な役割を果たします。さらに、革は家具産業や車両の内装品にもよく使用されます。
