丸いチューブファイバーレーザー切断機
モデル番号：P120
導入：
P120は、丸いチューブ（丸いパイプ）用の特殊ファイバーレーザー切断機です。モーターパーツ業界、パイプフィッティング業界などのソーイングマシンを交換するように特別に設計されています。
- 複数の切断プロセス - 切断、切断、パンチング。
- 丸いパイプの自動荷重、労働と時間の節約。
- 自動スラグ除去機能により、ワークピースの表面品質が向上します。
- 高い処理効率、ソーイングマシンの3倍。
仕様
P120主な技術パラメーター - 例として1500ワットのレーザージェネレーターを取ります
10-120mm
直径範囲
0.5-10mm
厚さ範囲
100mm/min
移動速度
≤40mm
廃棄物の長さ
±0.1mm
位置決めの精度
600kg
バンドルの読み込み
特徴
P120ラウンドパイプレーザー切断機の特徴

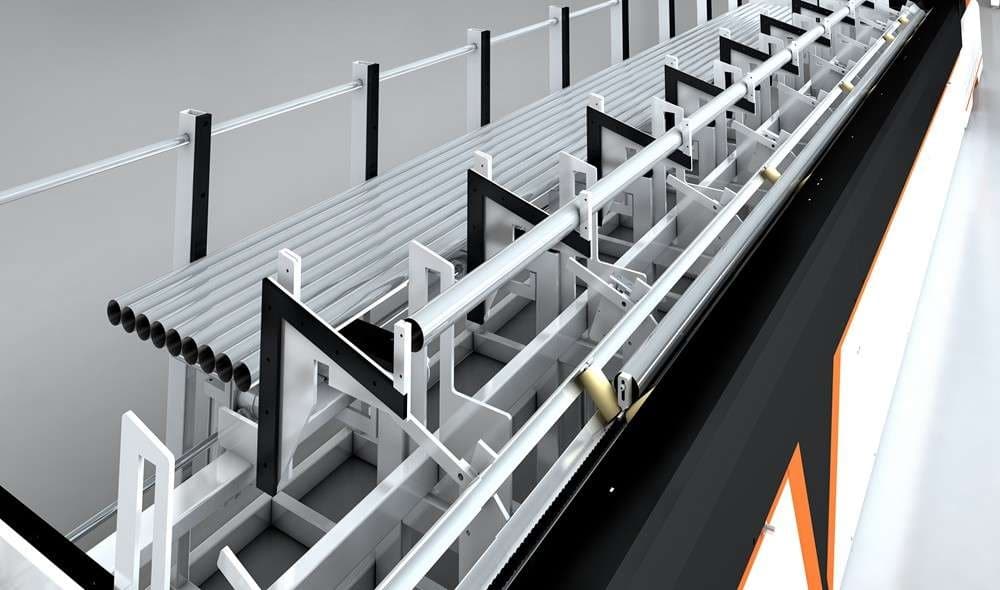

1。丸いパイプ自動荷重
- 労働力を節約し、プロセス効率を向上させます。
P120ラウンドチューブファイバーレーザー切断機は、2つの部分に分割されています。レーザー切断そしてインテリジェントな摂食.
金属パイプが単に配置された後、それらは給餌部分に入ります。システムは、レーザー切断中にパイプを自動的かつ連続的に積み込み、2つの原材料の間の材料ヘッドを自動的に認識し、それらを切断します。
2。速い切断速度、複数の関数（スラグ削除オプション）
- 複数の切断プロセスを備えています。
4軸制御システムは、市場のさまざまなグラフィックカット要件を満たすことができます。 x、y、z軸は、レーザーヘッドの軌跡を同時に制御できます。継続的な切断中、システムは複数の切断アクションを完了し、給餌時間を節約し、生産効率を向上させることができます。
3.無駄なパイプが少ない
- 材料を保存し、プロセスを簡素化します。
パイプに一度に供給できない場合、その後のパイプは現在のパイプの給餌を促進し続け、尾部の切断を完了し続けます。機械の通常の無駄なパイプの長さは≤40mmです、これは、無駄なパイプの長さが200mm -320mmである通常のレーザー切断機よりもはるかに低いです。材料の損失が少なく、無駄なパイプ処理の必要性を排除します。

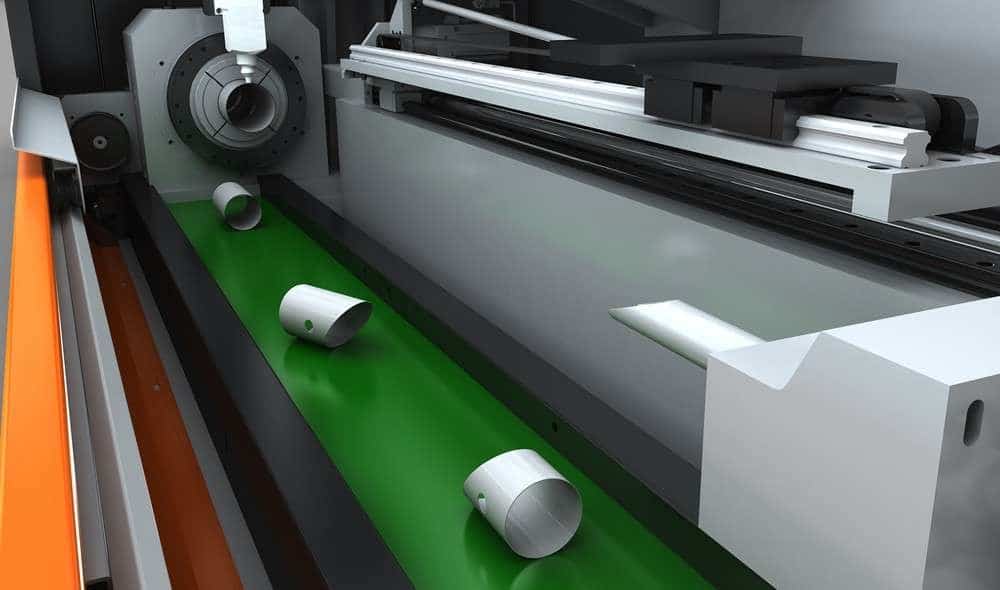

4。自動アンロード
- コンベアベルト完成したパイプを簡単に収集できます。
マシンのアンロード部分はコンベアベルトを採用します。コンベアベルトは、切断されたパイプがひっかき、切断効果が保証されていることを確認できます。
カットラウンドチューブはコンベアベルトによって転送され、顧客のニーズに応じてコレクションボックスに落とされます。
技術パラメーター
| モデル | P120 |
| チューブの長さ | 6000mm |
| チューブの直径 | 20-120mm |
| バンドルサイズ | 800mm×400mm×6000mm |
| レーザーソース | ファイバーレーザー共振器 |
| レーザーソースパワー | 700W 1000W 1500W 2000W 2500W 3000W |
| 最大回転速度 | 90R/min |
| 位置の精度を繰り返します | ±0.03mm |
| 最大位置速度 | 60m/min |
| 加速度 | 0.8g |
| 切断速度 | 材料、レーザー源の電力に依存します |
| 電源 | AC380V 50/60Hz |
ゴールデンレーザー - ファイバーレーザー切断システムシリーズ
| 自動バンドルローダーチューブレーザー切断機 | ||
| モデル番号 | P2060A | P3080A |
| パイプの長さ | 6m | 8m |
| パイプの直径 | 20mm-200mm | 20mm-300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| ファイバーレーザーチューブ切断機 | ||
| モデル番号 | P2060 | P3080 |
| パイプの長さ | 6m | 8m |
| パイプの直径 | 20mm-200mm | 20mm-300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| ヘビーデューティーパイプレーザー切断機 | |
| モデル番号 | P30120 |
| パイプの長さ | 12mm |
| パイプの直径 | 30mm-300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W |
| パレット交換テーブルを備えたフルクローズドファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530JH | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W / 8000W | 1500mm×3000mm |
| GF-2040JH | 2000mm×4000mm | |
| GF-2060JH | 2000mm×6000mm | |
| GF-2580JH | 2500mm×8000mm | |
| オープンタイプファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530 | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560 | 1500mm×6000mm | |
| GF-2040 | 2000mm×4000mm | |
| GF-2060 | 2000mm×6000mm | |
| デュアル機能ファイバーレーザーメタルシート＆チューブ切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530T | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560T | 1500mm×6000mm | |
| GF-2040T | 2000mm×4000mm | |
| GF-2060T | 2000mm×6000mm | |
| 高精度線形モーターファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-6060 | 700W / 1000W / 1200W / 1500W | 600mm×600mm |
アプリケーション資料
ステンレス鋼、炭素鋼、アルミニウム、銅などで作られた丸いチューブ。
アプリケーション業界
自動車部品、肘コネクタ、金属バスルーム、ステンレス鋼の毎日の必需品、金属ベビーベビーカーなど。
オートバイ部品業界：自動化された生産ライン：高度に自動化された生産方法に統合できます。そのため、機器は加工自動車生産ラインにも統合されます。
肘コネクタ業界：多数とタイプを恐れない：複数のバッチと複数のタイプの肘コネクタの生産および処理タスクに沿った単純な動作モード、高速および無料のスイッチング。
金属衛生ウェア産業：チューブの内側と外側の両方の品質は、ハイエンド製品の需要と一致しています。ファイバーレーザー切断チューブはチューブの表面に損傷を与えず、チューブの内側は自動スラグ除去によって保護できます。加工された金属衛生備品は、高品質の将来のハイエンド衛生製品の主張に適合します。
階段の手すりとドア産業：低コスト、付加価値、低営利の産業：従来の処理方法と比較して、丸いチューブに特別な繊維レーザーチューブ切断機を使用すると、コストが低く、処理効率が高くなり、同じ製品がより高い利益を得ることができます。
メタルベビーカー業界：より広範なアプリケーション機能：斜め切断プロセスの能力は、金属製ベビーカーの丸いパイプワークピース間のスプライシング端の処理要件をうまく解決できます。
