反射テープ用のロールレーザー切断機
モデル番号：LC230
導入：
レーザー仕上げ技術は、伝統的なナイフカッターを使用してカットすることはできない反射フィルムを切断するのに特に効果的です。 LC230レーザーダイカッターは、廃棄物マトリックスの巻き戻し、ラミネート、除去、スリット、巻き戻しのためのワンストップソリューションを提供します。このリールからリールレーザー仕上げテクノロジーを使用すると、ダイを使用せずに、単一のパスの単一のプラットフォームでフィニッシュプロセス全体を完了できます。
ゴールデンレーザーLC230デジタルレーザーダイカッター、ロールからロールまで（またはシートからロール）、完全に自動化されたワークフローです。
巻き戻し、フィルムピーリング、自己巻きの積層、ハーフカット（キスカット）、フルカット、穿孔、廃棄物基板の除去、ロールでの巻き戻しのためのスライトが可能です。これらのすべてのアプリケーションは、簡単で迅速なセットアップを備えたマシン内の1つの通路で作成されました。
顧客の要件に応じて、他のオプションを装備できます。たとえば、ギロチンオプションを追加して、シートを作成するために横方向にカットします。
LC230には、印刷された材料または就学前の材料の位置に関するフィードバック用のエンコーダーがあります。
マシンは、フライングカットモードで、1分あたり0〜60メートルの連続で動作できます。
LC230レーザーダイカッターの全体的なビュー
LC230のより詳細なプロファイルを発見してください

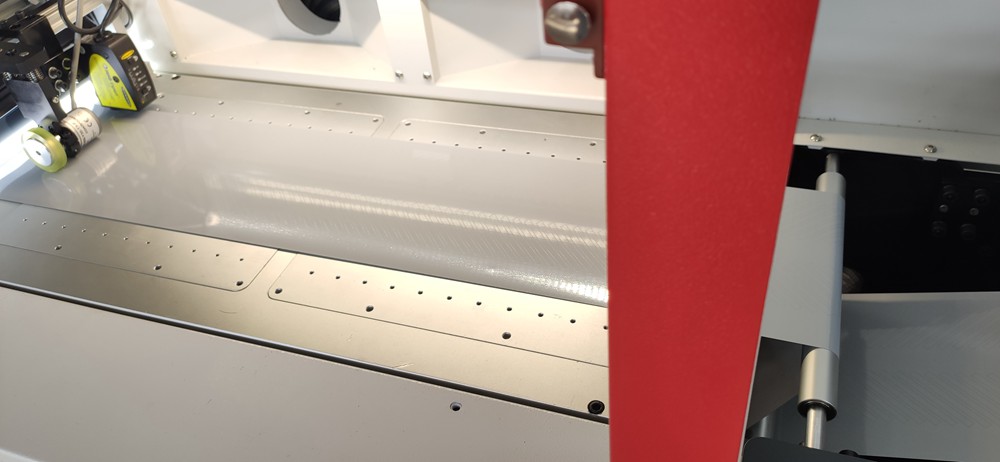

レーザー切断ユニット
二重巻き戻し
かみそりのスリット

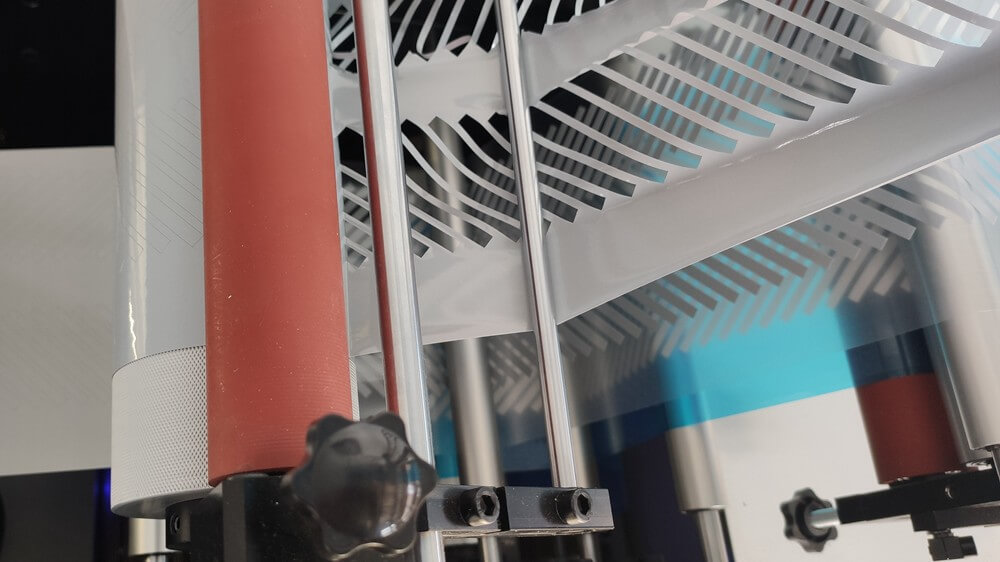

廃棄物マトリックスの除去
ゴールデンレーザーシステムの利点
レーザー切断技術
ジャストインタイム製造、短期走行、複雑なジオメトリに理想的なソリューション。従来のハードツーリングとダイ製造、メンテナンス、ストレージを排除します。
迅速な処理速度
フルカット（合計カット）、ハーフカット（キスカット）、穿孔、彫刻、スコアカット連続フライングカットバージョンでWebをカットします。
精密切断
ロータリーダイ切削工具では達成できない複雑なジオメトリを生成します。従来のダイカットプロセスでは複製できない優れた部分品質。
PCワークステーションとソフトウェア
PCワークステーションを介して、レーザーステーションのすべてのパラメーターを管理し、レイアウトを最大化するレイアウトを最大化してWeb速度と収量を最適化し、グラフィックファイルをカットしてジョブとすべてのパラメーターを数秒でリロードするように変換できます。
モジュール性と柔軟性
モジュラー設計。さまざまな変換要件に合わせてシステムを自動化およびカスタマイズするためのさまざまなオプションを利用できます。ほとんどのオプションは将来追加できます。
ビジョンシステム
±0.1mmのカットプリント登録を伴う不適切に配置された材料の精密な切断を可能にします。 Vision（登録）システムは、印刷物または途中のカット形状を登録するために利用できます。
エンコーダーコントロール
材料の正確な給餌、速度、および位置を制御するエンコーダー。
さまざまなパワーおよび作業エリア
230mm x 230mm、最大350mm x 550mmまで、100〜600ワットと作業エリアから利用可能なさまざまなレーザーパワー
低営業費用
ハードツーリングと改善された材料のスルーパットの排除により、利益率が等しく増加します。
LC230レーザーダイカッターの仕様
| モデル番号 | LC230 |
| 最大Web幅 | 230mm / 9” |
| 給餌の最大幅 | 240mm / 9.4 " |
| 最大Webの直径 | 400mm / 15.7 " |
| 最大Web速度 | 60m/min（レーザーパワー、材料、カットパターンに応じて） |
| レーザーソース | CO2 RFレーザー |
| レーザーパワー | 100W / 150W / 300W |
| 正確さ | ±0.1mm |
| 電源 | 380V 50Hz / 60Hz、3相 |
より多くのレーザー切断サンプル
LC230レーザーカッティングリフレクティブトランスファーフィルムのアクションをご覧ください
| レーザーダイカッティングマシンLC230 | ||
| A. | 主な技術パラメーター | |
| 作業エリア | 幅230mm、長さ∞ | |
| 最大Web幅 | 230mm | |
| 最大Web速度 | 最大60m/min | |
| 直径 | 2400mm（l）x 1800mm（w）x 1800mm（h） | |
| 重さ | 1500kg | |
| 消費 | 2kw | |
| 電源 | 380V / 220V 3フェーズ50Hz / 60Hz | |
| B. | 標準構成 | |
| 1. | リンダー | |
| 最大Web直径 | 400mm | |
| 最大Web幅 | 230mm | |
| コア | 3インチ | |
| 空気圧拡張シャフト | 3インチ | |
| 張力制御 | オプション | |
| スプライステーブル | マニュアル | |
| Webガイド | はい | |
| 2. | レーザーシステム | |
| レーザーソース | 密閉されたCO2 RFレーザー | |
| レーザーパワー | 100W / 150W / 300W | |
| レーザー波長 | 10.6ミクロン | |
| レーザービームポジショニング | ガルバノメーター | |
| レーザースポットサイズ | 210ミクロン | |
| 冷却 | 水冷 | |
| 3. | マトリックスの除去 | |
| 背中のサイドスリット | オプション | |
| マトリックスの巻き戻し | はい | |
| 空気圧拡張シャフト | 3インチ | |
| 4. | Rewinder | |
| 張力制御 | オプション | |
| 空気圧拡張シャフト | 3インチ | |
| C. | オプション | UV乾燥機を備えたニスユニット |
| ラミネートユニット | ||
| スリットユニット | ||
| ***注：製品は絶えず更新されているため、お願いしますお問い合わせ最新の仕様の場合。*** | ||
ゴールデンレーザーのレーザーダイカッターの典型的なモデル
| モデル番号 | LC230 | LC350 |
| マックス。幅を切る | 230mm / 9インチ | 350mm / 13.7インチ |
| Web幅 | 240mm / 9.4 " | 370mm / 14.5インチ |
| 最大Web直径 | 400mm / 15.7インチ | 750mm / 23.6インチ |
| Web速度 | 0-60m/min | 0-120m/min |
| （速度は材料と切断パターンによって異なります） | ||
| レーザータイプ | CO2 RF金属レーザー | |
| レーザーパワー | 100W / 150W / 300W | 150W / 300W / 600W |
| 寸法 | 2400mm（l）x 730mm（w）x 1800mm（h） | 3580mm（l）x 2200mm（w）x 1950mm（h） |
| 重さ | 1500kg | 3000kg |
| 標準関数 | 完全な切断、キス切断（半分の切断）、穿孔、彫刻、マーキングなど。 | |
| オプション機能 | ラミネーション、UVワニス、スライトなど。 | |
| 処理材料 | プラスチックフィルム、紙、光沢紙、マット紙、ポリエステル、ポリプロピレン、ボップ、プラスチック、フィルム、ポリイミド、反射テープなど。 | |
| サポートされているグラフィック形式 | AI、BMP、PLT、DXF、DST | |
| 電源 | 380V 50Hzまたは60Hz / 3つの相 | |
応用
反射材料、反射テープ、転送フィルム、視覚高度の衣服のレトロ反射、レトロ反射透過率、アラミッドベースの難燃性レトロ反射ファブリックなど。

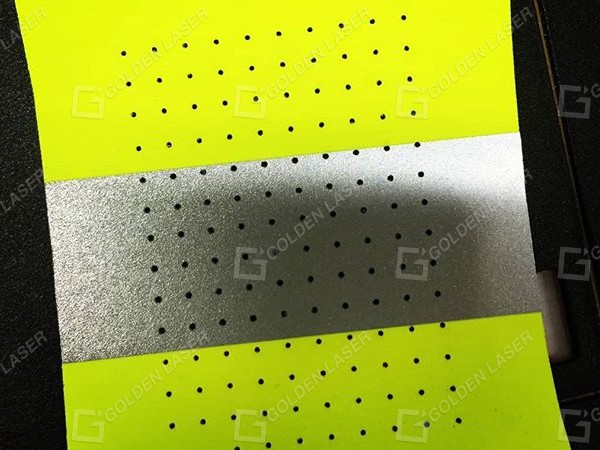

レーザー切断サンプル
詳細については、GoldenLaserにお問い合わせください。次の質問の回答は、最も適切なマシンを推奨するのに役立ちます。
1.レーザーカットにはどのような特定の材料が必要ですか？ロール幅（またはサイズ）と厚さはどれくらいですか？
2。最終製品は何ですか？ （アプリケーション業界？）
